昆明礦機系列滾筒篩的用途有哪些？
昆明礦機全系列各規格滾筒篩在設計時考慮到了多行業多種工藝對設備的需求，因此云南昆明礦機系列滾筒篩適用范圍廣泛，是砂石分級、選礦作業、耐材、煤炭行業中常用設備：
- 可用于人工石料生產線中中用于大小石子分級，并可用于分離泥土和石粉；
- 可用于砂石生產線中用于砂料、石料的分離作業；
- 在各類選礦作業、化工行業中用于大小塊狀物分級及粉狀物質的分離作業；
- 可用在煤炭行業中分離塊煤與煤粉。
云南昆明礦機系列滾筒篩具有哪些優點？
昆明滾筒篩專家在該系列設備投放市場的十幾年中，不斷吸取國內外同類設備的設計精要，針對各行業滾筒篩用戶的反饋意見，進行了數次重大技術升級，目前該系列滾筒篩采用了特制篩網，使用壽命更長、篩孔不易堵塞，篩分效率比同行業其他設備高出10～30%；同時該系列滾筒篩設備采取“精于心簡于形”的設計理念，結構相對更加簡約，因此維護保養更方便，占地空間小，整體運行更穩定。
滾筒篩的主要結構組成
昆明礦機系列滾筒篩的主要結構組成包括電機、減速機、滾筒裝置、機架、密封蓋、進出料口等組成。滾筒篩設備安裝完畢后整體與地平面有一定的傾斜夾角，這樣可以使得物料自上而下通過勻速轉動的篩分筒時得到分離。滾筒篩根據工藝需求，外部可設置密封隔離罩，以防止污染環境。也可根據需求直接放置于平整的地面或樓板上及料倉下。
滾筒篩的工作原理
云南昆明礦機系列滾筒篩為電能驅動、機械分離，電機通過驅動減速機帶動聯軸器轉動，從而使?jié)L筒圍繞軸線做勻速轉動，滾筒的表面有數片并列的篩條構成篩孔形成篩面，物料通過進料口進入滾筒內部后，由于滾筒篩傾斜放置且滾筒不斷轉動，物料在內部不斷翻轉滾動，小于篩網網眼的物料被篩出形成篩下物，從而實現分級。

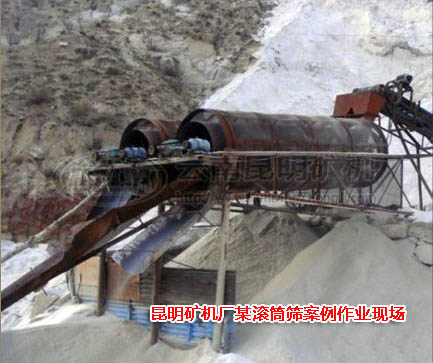

根據滾筒篩工藝需求，也可設計為下圖案例所示：
滾筒篩技術參數表
| 型號 | 筒體規格 (m) | 筒體傾角 | 筒體轉速 (轉/分) | 篩孔尺寸 (mm) | 最大進料 粒度 | 產量(m3/h) | 電機功率 | |
|---|---|---|---|---|---|---|---|---|
| 篩孔(2mm) | 篩孔(20mm) | |||||||
| GTS820 | Φ0.8X2 | 6° | 32 | 2-20 | 網孔尺寸X2.5 | 7 | 30 | 3 |
| GTS830 | Φ0.8X3 | 6° | 32 | 2-20 | 網孔尺寸X2.5 | 8 | 50 | 3 |
| GTS1030 | Φ1X3 | 6° | 25 | 2-20 | 網孔尺寸X2.5 | 10 | 60 | 4 |
| GTS1040 | Φ1X4 | 6° | 25 | 2-20 | 網孔尺寸X2.5 | 11 | 80 | 4 |
| GTS1230 | Φ1.2X3 | 6° | 20 | 2-20 | 網孔尺寸X2.5 | 12 | 100 | 5.5 |
| GTS1240 | Φ1.2X4 | 6° | 20 | 2-20 | 網孔尺寸X2.5 | 14 | 120 | 5.5 |
| GTS1250 | Φ1.2X5 | 6° | 20 | 2-20 | 網孔尺寸X2.5 | 15 | 140 | 5.5 |
| GTS1530 | Φ1.5X3 | 6° | 17 | 2-20 | 網孔尺寸X2.5 | 16 | 120 | 5.5 |
| GTS1540 | Φ1.5X4 | 6° | 17 | 2-20 | 網孔尺寸X2.5 | 18 | 150 | 7.5 |
| GTS1550 | Φ1.5X5 | 6° | 17 | 2-20 | 網孔尺寸X2.5 | 20 | 180 | 11 |
| GTS1560 | Φ1.5X6 | 6° | 17 | 2-20 | 網孔尺寸X2.5 | 22 | 200 | 11 |
